Curve

Le centre d’informations et de contrôle optimal

Curve Image-Guided Surgery défie les utilitaires de navigation classiques. Une ergonomie bien pensée, des terminaux tactiles 27" multidirectionnels, un logiciel intelligent, la haute-fidélité, la full HD et une conception séduisante offrent une expérience de navigation chirurgicale unique.

Visualiser la vidéo

Le centre d’informations et de contrôle optimal pour la navigation peropératoire
La planification préopératoire et la visualisation peropératoire aident le chirurgien pendant toute la procédure naviguée

Des écrans plus larges pour des informations plus claires

Curve® Image-Guided Surgery optimise la navigation grâce à la planification préopératoire et à la visualisation chirurgicale. Les chirurgiens sont guidés par des images issues de plusieurs vues, ils peuvent ainsi prendre leurs décisions en toute confiance.

  • Grâce à deux moniteurs tactiles 27" avec format d’image 16:9, vous avez plus d’espace pour afficher et organiser efficacement les informations
  • La technologie tactile capacitive diminue la détérioration de l’affichage, améliore les images logicielles en 3D et offre un contraste supérieur qui permet de distinguer les tissus sans difficulté
  • 1 920 x 1 080 pixels par affichage pour les images en 2D et 3D permettent d’afficher davantage de détails anatomiques en full HD
  • Le tout dernier logiciel de guidage par l’image apparaît sur les affichages avancés en 3D et présente l’enrichissement d’images de Brainlab
  • Permet de passer aisément d’une application à une autre par un simple appui sur le bouton virtuel Accueil
Conception ergonomique, du logiciel au matériel, qui simplifie l’interaction avec le système de navigation chirurgicale

Fonctionnalité en charge et conception ergonomique

Curve Image-Guided Surgery est doté de petites fonctionnalités qui concourent à ses grandes performances. L’écran de démarrage centralisé, accessible à tout moment à l’aide du bouton virtuel Accueil, facilite grandement le lancement des applications logicielles et l’affichage de contenu en glisser-déposer.

  • Les chariots pour caméra et moniteur distincts s’accrochent ensemble sans difficulté pour un déplacement et une immobilisation faciles, ils s’adaptent parfaitement aux besoins des utilisateurs grâce à une utilisation optimisée et à une installation rapide
  • Le réseau mobile sans fil¹ permet aux chirurgiens de diffuser en continu et d’enregistrer sur des stations de travail raccordées
  • La station d’accueil haute-fidélité intégrée pour la musique permet aux chirurgiens de naviguer avec leur propre musique
  • Huit roulettes indépendantes avec freins facilitent les manœuvres autour des câbles et le passage des portes
Permet le placement et le positionnement flexibles du système de navigation chirurgicale

Ajustement robotisé de la caméra

Curve Image-Guided Surgery s’adapte à quasiment toutes les configurations de bloc opératoire pour quasiment tous les types d’interventions chirurgicales naviguées grâce à son pied pour caméra indépendant. La caméra télescopique motorisée peut être ajustée en hauteur entre 67 cm et 254 cm.

  • Grande flexibilité d’installation pour le positionnement du patient en décubitus dorsal et pour les interventions rachidiennes
  • Position très basse de la caméra pour les interventions crâniennes avec le patient en décubitus ventral
  • Volume de suivi de la caméra étendu, 300 cm, pour davantage d’options de configuration sans compromettre le référencement du patient
  • Le pointeur laser pratique situé dans la tête de la caméra permet une orientation et un positionnement optimaux
Transport et installation extrêmement simples grâce à la conception ergonomique du système

Installation flexible au bloc opératoire

Les chirurgiens et le personnel de bloc opératoire sont libres de contrôler l’installation au bloc opératoire avec plusieurs variations, notamment des configurations stériles et non stériles. L’ergonomie intelligente, le mécanisme d’immobilisation et la conception élégante facilitent nettement le transport et le stockage de Curve.

  • Le chirurgien et les membres non stériles de son équipe utilisent Curve en même temps pour des procédures plus efficaces et simplifiées
  • Le chirurgien contrôle les moniteurs Curve pour la navigation, la diffusion en continu et l’enregistrement, le tout avec un empattement minimal
  • Le chirurgien utilise un moniteur Curve comme un « poste de pilotage » pour modifier les paramètres tandis que le second moniteur, placé au-dessus du patient, ne sert que pour le guidage par l’image en visualisation seulement
  • Le chirurgien et un(e) infirmier/ère stérile utilisent chacun un moniteur Curve pour un double contrôle et plus de flexibilité dans le champ stérile
Intégration rapide des dispositifs chirurgicaux de fabricants tiers grâce à l’interface Plug & Play des systèmes de navigation chirurgicale

Connectivité Plug & Play puissante

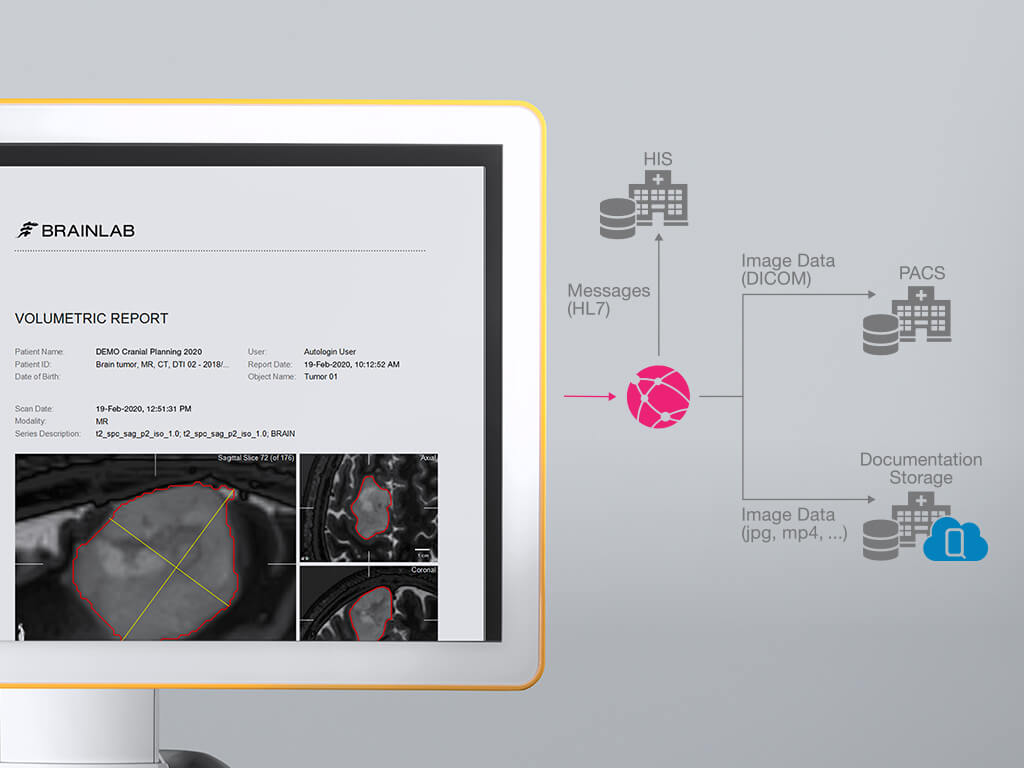

Ce concentrateur intelligent tout-en-un permet la connexion au monde extérieur et l’intégration rapide des dispositifs chirurgicaux de fabricants tiers. Curve fonctionne comme une passerelle d’information flexible qui permet aux médecins de visualiser, partager et connecter des éléments à l’intérieur et à l’extérieur du bloc opératoire.

  • Transfert direct des données du patient DICOM depuis et vers 5 ports USB, un lecteur CD/DVD±R et le réseau de l’hôpital
  • Port réseau pour la connexion à la TDM peropératoire mobile Airo® et à l’arceau
  • Entrée vidéo numérique et analogique et sortie vidéo numérique pour connecter un affichage indépendant (DisplayPort 1.2 jusqu’à 3D full HD, 4K, sortie DVI-I)
  • Entrée microscope universelle pour divers fournisseurs
  • Entrée scanner iCT
  • Module de réseau local sans fil¹ pour transférer les données du patient ou se connecter au portail Web Brainlab OR Portal

Suivi électromagnétique pour Curve Image-Guided Surgery

Suivi électromagnétique complémentaire

Le suivi électromagnétique (EM) pour Curve Image-Guided Surgery ouvre la voie à de nombreuses procédures crâniennes et ORL, y compris des indications supplémentaires en pédiatrie. Maintenu par un bras flexible pour une installation optimisée, le générateur de champ génère un champ électromagnétique autour de la tête du patient. À l’instar de la caméra infrarouge, le générateur est alimenté par le chariot pour moniteur, aucun autre bloc d’alimentation n’est nécessaire. Le panneau de connexion fixé au rail de la table constitue l’interface entre le générateur de champ et le système de navigation, il permet de raccorder facilement les instruments EM.

  • La technologie EM élimine les problèmes de ligne de visée et permet des procédures sans pins
  • Volume de suivi important et bras articulé pour le positionnement flexible du générateur de champ
  • Des animations éducatives fournissent à l’utilisateur des indications détaillées tout au long de l’installation
  • Le pointeur de commande à distance ergonomique limite l’interaction avec l’écran

1

Autorisation de la FDA en attente. Autorisation de Health Canada en attente.
